Quale punto metallico medio è adatto alla tua applicazione?

Nella produzione di fissaggi industriali, imballaggi, lavorazione del legno e tappezzeria, la scelta dei punti metallici influisce direttamente sulla resistenza delle giunture, sull'integrità del substrato e sulla produttività della linea di produzione. Il punto metallico medio occupa una posizione ben definita nello spettro dei calibri dei cavi: abbastanza robusto per compiti di sostegno strutturale in cartone ondulato, pallet e strutture di mobili, ma abbastanza sottile da evitare la divisione del substrato nelle applicazioni con legno tenero e cartone. Questa guida fornisce un quadro di valutazione tecnicamente fondato per acquirenti B2B, distributori e tecnici degli approvvigionamenti che acquistano graffette metalliche di medie dimensioni in grandi quantità.

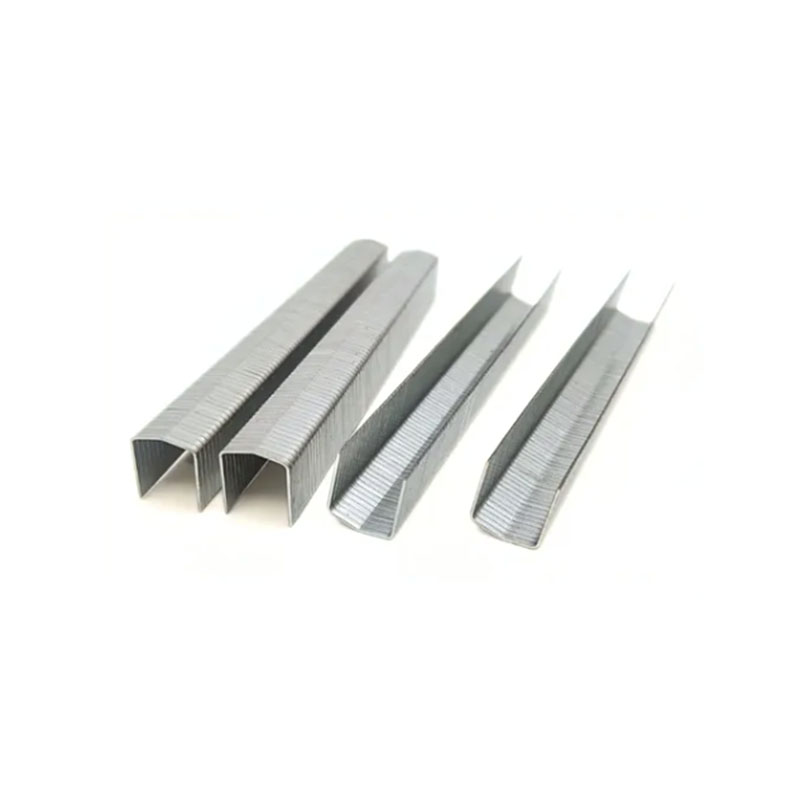

Cosa definisce un punto metallico medio? Classificazione tecnica

La classificazione dei fili di graffetta si basa sul diametro del filo, espresso in unità di calibro secondo il sistema Standard Wire Gauge (SWG) o American Wire Gauge (AWG), o direttamente in millimetri nelle specifiche allineate ISO. La convenzione di settore nella maggior parte dei cataloghi di fissaggio professionale definisce i punti metallici medi come quelli prodotti da fili con un diametro compreso tra circa 1,05 mm e 1,60 mm (equivalenti a circa 19-16 SWG). Questa gamma si colloca tra graffe a filo sottile (inferiore a 1,05 mm) utilizzate in materiali sottili e graffe a filo pesante (superiore a 1,60 mm) utilizzate nel legname strutturale e nell'assemblaggio di pallet.

Standard di calibro del filo, larghezza della corona e lunghezza delle gambe

Tre parametri geometrici definiscono l'identità meccanica di una graffetta: diametro del filo (calibro), larghezza della corona e lunghezza della gamba. Ciascun parametro influisce su un aspetto diverso delle prestazioni di fissaggio. Il diametro del filo determina la resistenza alla penetrazione, la resistenza all'estrazione e la forza di tenuta per graffetta. La larghezza della corona determina l'area di appoggio contro la superficie del substrato e la distribuzione del carico sulla superficie del giunto. La lunghezza delle gambe determina la profondità di penetrazione nel substrato ricevente, che è il principale fattore di resistenza alla trazione.

Le larghezze standard della corona per graffe a filo medio vanno da 5,8 mm a 22 mm, a seconda della serie di applicazioni. La serie a corona stretta (da 5,8 mm a 10 mm) viene utilizzata nell'assemblaggio di mobili, nel fissaggio di finiture e nella produzione di mobili dove è richiesto un ingombro ridotto dei dispositivi di fissaggio. La serie a corona larga (da 16 mm a 22 mm) viene utilizzata in applicazioni di rivestimento, sottostrato e cartone ondulato in cui la graffetta deve colmare un'apertura superficiale o distribuire il carico su un'area di contatto più ampia.

Guida alla selezione della misura media dei punti metallici e della lunghezza delle gambe

Un corretto guida per la selezione della lunghezza delle gambe e del calibro medio per graffette per filo L'approccio richiede l'adattamento della geometria della graffetta sia al substrato guida che al substrato ricevente. La regola pratica standard per la lunghezza della gamba stabilisce che la gamba della graffetta dovrebbe penetrare nel materiale ricevente ad una profondità pari ad almeno il doppio dello spessore del materiale da fissare. Per un pannello di cartone spesso 6 mm fissato su un listello di legno spesso 18 mm, la lunghezza minima della gamba è di 6 mm (spessore del materiale) più 12 mm (2x penetrazione nel listello), che equivale a 18 mm di lunghezza totale della gamba.

Ulteriori considerazioni sulla scelta della lunghezza delle gambe per le applicazioni industriali includono:

• Densità del substrato: i substrati ad alta densità (legno duro, pannelli di fibra densi, ondulati a parete multipla) richiedono gambe più corte rispetto ai substrati più morbidi con una forza di tenuta equivalente, poiché la resistenza al ritiro per millimetro di penetrazione è maggiore
• Applicazioni di clinciatura: quando le gambe delle graffe vengono inserite completamente attraverso entrambi i substrati e ribattute (piegate in piano) sulla faccia posteriore, la lunghezza delle gambe deve essere pari allo spessore totale della pila più 3–4 mm per il piedino di clinciatura
• Direzione del carico: le applicazioni soggette a forze di trazione (perpendicolari alla faccia della corona) richiedono gambe più lunghe rispetto alle applicazioni soggette a forze di taglio laterali
• Contenuto di umidità del supporto: I substrati in legno con un contenuto di umidità superiore al 19% hanno una resistenza al ritiro inferiore; la lunghezza delle gambe dovrebbe essere aumentata del 20–30% rispetto alle specifiche in condizioni asciutte

Opzioni materiali e resistenza alla corrosione

Materialee del punto metallico medio: zincato o acciaio inossidabile

Il materiale del filo determina la resistenza alla corrosione, la durezza e le prestazioni di tenuta a lungo termine di un punto metallico nel suo ambiente di servizio. La scelta di materiale in fiocco a filo medio, l zincato rispetto all'acciaio inossidabile, el è una decisione di approvvigionamento fondamentale per applicazioni in ambienti umidi, esterni o chimicamente attivi. La tabella seguente mette a confronto le opzioni di materiali di filo più significative dal punto di vista commerciale in base ai parametri rilevanti per le decisioni di approvvigionamento B2B.

Le graffette zincate a caldo hanno un peso del rivestimento di zinco di circa 35–60 g/m2, che fornisce una protezione dalla corrosione sostanzialmente migliore rispetto ai rivestimenti elettrozincati (tipicamente 10–20 g/m2). Per le applicazioni che coinvolgono legname trattato a pressione contenente conservanti a base di rame (come i trattamenti ACQ o CA), l'acciaio inossidabile è l'unico materiale che resiste alla corrosione galvanica accelerata causata dall'elevata concentrazione di ioni rame nel legno trattato.

Filo medio e filo pesante: un confronto diretto

Confronto tra punti metallici medi e pesanti

La decisione tra punto metallico medio rispetto al punto metallico pesante tipi si riscontra più comunemente nella progettazione di linee di confezionamento e nelle applicazioni di assemblaggio strutturale. Entrambe le classi di fili possono raggiungere un'adeguata forza di tenuta in molti substrati sovrapposti, ma differiscono significativamente nella compatibilità del substrato, nella forza motrice richiesta, nel tipo di utensile e nel costo per dispositivo di fissaggio. La tabella seguente fornisce un confronto affiancato tra i parametri più rilevanti per le decisioni di approvvigionamento della linea di produzione.

I punti metallici medi offrono una più ampia compatibilità degli strumenti e un costo di fissaggio per unità inferiore, il che li rende la specifica preferita per le linee di imballaggio automatizzate ad alto volume in cui la manutenzione degli strumenti e il costo dei materiali di consumo sono variabili operative significative.

Ingegneria delle applicazioni: cartone, cartone ondulato e oltre

Punto metallico medio per imballaggi in cartone e ondulato

Il punto metallico medio per imballaggi in cartone e ondulato rappresenta uno dei mercati di utilizzo finale con il volume più elevato per questa categoria di elementi di fissaggio. La pinzatura del cartone ondulato deve garantire una chiusura sicura dei giunti sugli angoli del cartone e sulle interfacce delle alette senza schiacciare la struttura delle scanalature del cartone ondulato, che è l'elemento portante principale nelle prestazioni degli imballaggi impilati. La larghezza della corona della pinzatura deve coprire la linea di incisione agli angoli del cartone senza penetrare nell'avvallamento: una corona stretta da 5,8 a 6,0 mm è standard per la maggior parte delle applicazioni di cucitura del cartone ondulato.

La scelta della lunghezza delle gambe per gli imballaggi in cartone ondulato dipende dalle specifiche del cartone. Il pannello con scanalatura a B a parete singola (circa 3,5 mm di spessore) richiede in genere una gamba da 10–12 mm per una clinciatura adeguata. Il pannello a doppia parete (circa 7–8 mm) richiede gambe da 14–16 mm. Il pannello per carichi pesanti a tripla parete (12–14 mm) viene generalmente cucito con graffette per gambe da 20–22 mm nella gamma di spessori di filo medi.

Oltre all'imballaggio, i punti metallici medi servono una vasta gamma di applicazioni di assemblaggio industriale:

• Produzione di mobili imbottiti: fissaggio di tessuti e cinghie su telai in legno duro e ingegnerizzato
• Costruzione di pallet e casse: unione di tavole sottili per terrazze a traverse dove il filo pesante potrebbe causare spaccature
• Feltro per tetti e sottostrato: i punti metallici medi a corona larga sostituiscono i chiodi a cappuccio in molte sequenze di installazione automatizzata.
• Accessorio per recinzione metallica: i punti metallici medi inseriti nei pali della recinzione mantengono la rete metallica sotto carichi di tensione moderati.
• Imballaggio agricolo: pinzatura di cartoni di verdure e prodotti in ambienti ad elevata umidità, in genere utilizzando filo zincato o inossidabile

Compatibilità della pistola per punti metallici e requisiti di forza motrice

A punto metallico medio le specifiche devono sempre corrispondere a uno strumento approvato dalla tabella di compatibilità del produttore della cucitrice. La tolleranza della larghezza della corona, il diametro del filo e la lunghezza della gamba influiscono tutti sul fatto che una graffetta venga alimentata e guidata correttamente in un determinato strumento. L'utilizzo di punti metallici al di fuori dell'intervallo specificato dall'utensile provoca mancate accensioni, inceppamenti, guida incompleta o danni all'utensile.

Le cucitrici pneumatiche a filo medio funzionano generalmente nell'intervallo di pressione dell'aria compreso tra 4,5 e 7,5 bar. I requisiti energetici di azionamento aumentano con il diametro del filo, la lunghezza delle gambe e la durezza del substrato. I parametri chiave di compatibilità degli strumenti che gli acquirenti devono verificare prima di effettuare un ordine di grandi quantità di punti metallici includono:

• Tolleranza sulla larghezza della corona: la maggior parte degli strumenti accetta una variazione della larghezza della corona di ±0,1 mm rispetto alle specifiche nominali
• Intervallo di diametri del filo: verificare che l'intervallo di diametri del filo dichiarato dallo strumento corrisponda esattamente alle specifiche del filo di graffetta
• Intervallo di lunghezza delle gambe: gli strumenti hanno una lunghezza minima e massima delle gambe per un'alimentazione e una guida affidabili delle strisce
• Configurazione della striscia: le graffette vengono fornite in strisce diritte o in formato bobina: il magazzino utensili determina quale formato è compatibile
• Tipo di adesivo per fascicolazione: le strisce fascicolate di carta rispetto a quelle di plastica influiscono sul residuo rimasto nel substrato e sull'idoneità all'imballaggio a contatto con gli alimenti.

Approvvigionamento all'ingrosso: prezzi, MOQ e verifica della qualità

Prezzi all'ingrosso all'ingrosso e MOQ per prodotti metallici di filo metallico medio

Per gli acquirenti che valutano punto metallico medio wholesale bulk pricing and MOQ , i prezzi di mercato sono segmentati principalmente in base al materiale del filo, alla serie di corone e al formato della confezione. I punti metallici a filo medio in acciaio al carbonio nelle serie standard a corona stretta e a corona larga rappresentano la specifica merceologica di maggior volume e offrono i prezzi all'ingrosso più competitivi. Le varianti in acciaio zincato e inossidabile impongono premi basati sui materiali che riflettono gli attuali costi di produzione della vergella e del rivestimento.

La documentazione di qualificazione all'ingrosso per un programma di approvvigionamento di beni di prima necessità dovrebbe includere i seguenti requisiti di verifica:

• Certificazione del diametro del filo per lotto: richiedere rapporti di ispezione dimensionale che confermino il diametro entro ±0,02 mm rispetto alle specifiche nominali
• Certificato di prova di resistenza alla trazione per il materiale del filo: i valori minimi variano in base alle specifiche,n ma sono generalmente superiori a 600 MPa per l'acciaio al carbonio e 700 MPa per i gradi di acciaio inossidabile
• Certificato del peso del rivestimento per prodotti zincati: specificare il peso minimo del rivestimento di zinco (g/m2) come requisito contrattuale, non solo come descrizione del prodotto.ion
• Dichiarazione di conformità RoHS e REACH per tutti i materiali metallici e gli adesivi per raccolta
• Conferma delle specifiche di imballaggio: strisce per scatola, scatole per cartone e peso lordo del cartone per la pianificazione logistica
• Documentazione del paese di origine ai fini della classificazione dei dazi all'importazione

Domande frequenti

1. Quale diametro di filo è classificato come filo medio per punti industriali?

Nella terminologia del fissaggio professionale, a punto metallico medio è prodotto da filo con diametro compreso tra 1,05 mm e 1,60 mm. Ciò corrisponde a circa 19-16 Standard Wire Gauge (SWG). I punti al di sotto di questo intervallo sono classificati come filo sottile, mentre i punti al di sopra di 1,60 mm di diametro sono classificati come filo pesante. I confini esatti variano leggermente tra i produttori e gli standard regionali, quindi gli acquirenti dovrebbero sempre confermare il diametro del filo in millimetri anziché fare affidamento solo sulla classificazione del calibro quando specificano per applicazioni di precisione.

2. Qual è la lunghezza corretta delle gambe per la pinzatura del cartone ondulato a parete singola?

Per la graffatura di cartone ondulato a parete singola con uno spessore totale di circa 3,5 mm (scanalatura B o scanalatura C standard), la lunghezza della gamba consigliata per un punto metallico medio for cardboard and corrugated packaging l'applicazione è compresa tra 10 e 12 mm. Ciò fornisce un'adeguata profondità di ribaditura attraverso la pila di tavole mantenendo il piede ribattuto all'interno del profilo della tavola. Per i prodotti ondulati a doppia parete con uno spessore totale di circa 7–8 mm, la lunghezza della gamba da 14 a 16 mm è la specifica standard. Gli acquirenti devono verificare lo spessore del cartone nelle specifiche di imballaggio specifiche prima di confermare la lunghezza della gamba della graffetta.

3. È possibile utilizzare graffe in filo medio zincato con legname trattato a pressione?

Le graffe metalliche medie elettrogalvanizzate standard non devono essere utilizzate con legname trattato a pressione contenente conservanti a base di rame come ACQ (rame quaternario alcalino) o CA (rame azolico). L'elevata concentrazione di ioni rame nel legno trattato accelera la corrosione galvanica dei rivestimenti di zinco, causando guasti prematuri agli elementi di fissaggio. Le graffette zincate a caldo offrono una resistenza migliorata ma non sono ancora consigliate per applicazioni strutturali permanenti nel legname trattato. Le graffette a filo medio in acciaio inossidabile (grado 304 o 316) rappresentano la specifica corretta per tutte le applicazioni di legname trattato a pressione e sono richieste dalle normative edilizie nella maggior parte delle giurisdizioni per questo caso d'uso.

4. Quale MOQ devo aspettarmi quando acquisto punti metallici medi all'ingrosso?

MOQ all'ingrosso per punto metallico medio i prodotti con specifiche standard in acciaio al carbonio variano generalmente da 5 a 20 cartoni per SKU provenienti da produttori di grandi volumi, con contenuti di singoli cartoni che vanno da 5.000 a 20.000 graffette a seconda della serie di corone e della lunghezza delle gambe. Le varianti in acciaio zincato e inossidabile spesso comportano MOQ più elevati da 10 a 50 cartoni a causa dei volumi di produzione inferiori e della sensibilità ai costi dei materiali. Le specifiche personalizzate, tra cui larghezze della corona non standard, rivestimenti speciali o formati di strisce personalizzati, richiedono in genere MOQ di 50 cartoni o più e comportano tempi di consegna più lunghi, da 4 a 8 settimane dalla conferma dell'ordine.

Riferimenti

• Organizzazione internazionale per la standardizzazione. ISO 10654: Graffette da utilizzare nelle cucitrici per il fissaggio di documenti . ISO, 1991.
• Comitato europeo di normalizzazione. EN 13925-1: Imballaggio — Cartone ondulato — Parte 1: Metodi di prova . CEN, 2003.
• Associazione americana delle foreste e della carta. Specifiche di progettazione nazionale (NDS) per le costruzioni in legno . AWC, 2018.
• ASTM Internazionale. ASTM F1667: Specifiche standard per dispositivi di fissaggio motorizzati: chiodi, punte e graffette . ASTM, 2017.
• Laboratorio dei prodotti forestali. Manuale del legno: il legno come materiale tecnico . Servizio forestale USDA, Rapporto tecnico generale FPL-GTR-282, 2021.
• Associazione internazionale di punti metallici, chiodi e utensili. Guida di riferimento agli standard e alle specifiche dei dispositivi di fissaggio ISANTA . ISANTA, 2019.
